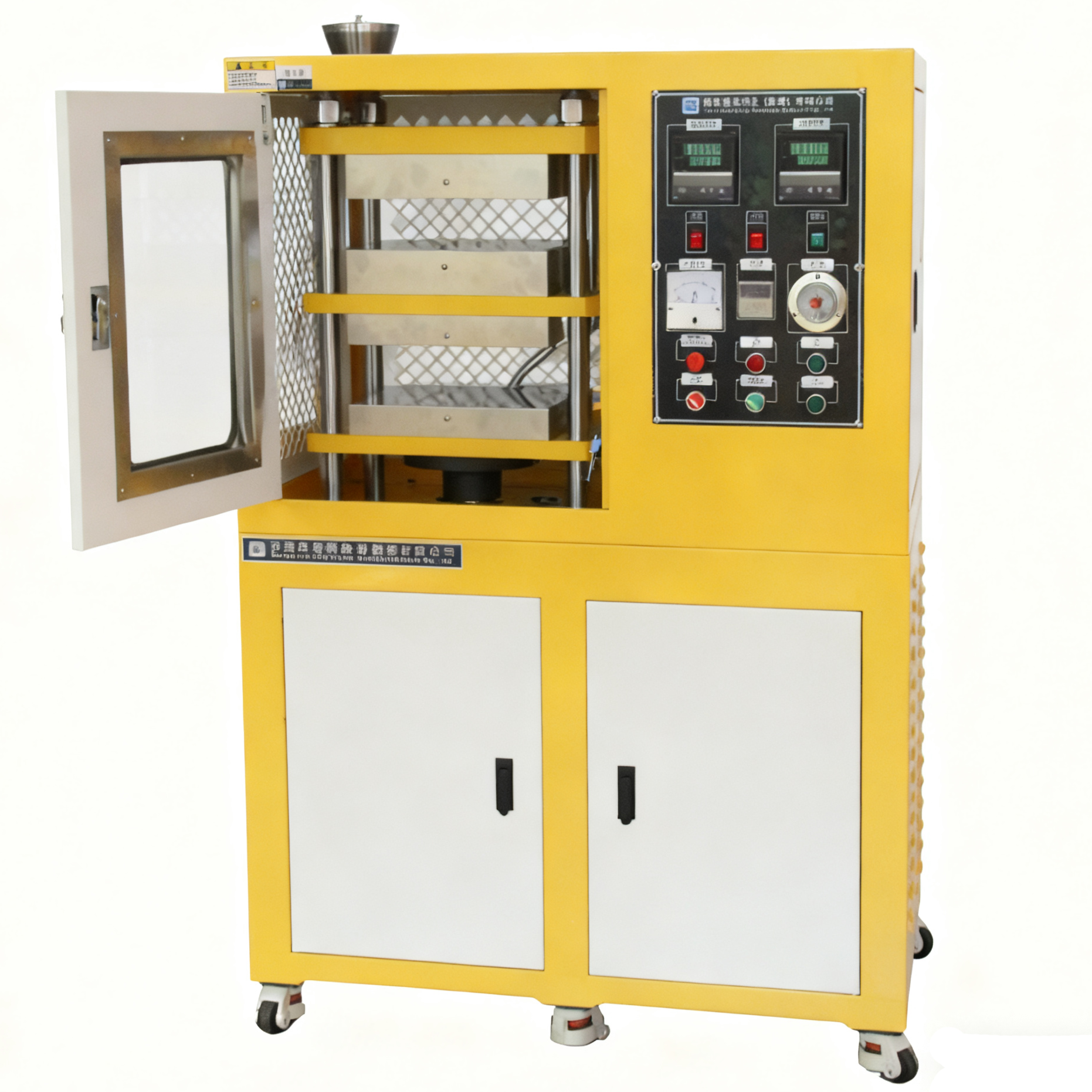

锡华XH-406B 按键式平板硫化机详细介绍

一、产品概述

         XH-406B 按键式平板硫化机，是广东锡华机械出品实验室液压热压成型机（电动按键款），区别于 XH-406A 手动款与 XH-406C 触摸屏 PLC 款。整机采用按键数显控制，无需编程，依靠液压驱动完成高分子材料硫化、压片成型。将试样原料放入模具置于上下热板之间，设置温度、压力、保压时间，设备自动完成加压、保压计时、泄压开模，用于新材料配方研发、标准试样制备、小样品    模压试制，广泛用于高校、第三方检测机构、橡塑、复合材料企业研发实验室广东锡华机。

二、工作原理

     将橡塑 / 高分子原料放置模具内，置于上下镀铬电热板中间；设定目标温度、合模压力、硫化保压时间。液压油缸推动上压板上升合模，电热板持续加热，在温压共同作用下，橡胶发生交联硫化、塑料熔融压实；保压计时结束后设备自动泄压开模，取出试样，冷却后可开展拉伸、撕裂、硬度等物理性能测试。可实现一次预压、二次加压工艺，压力下降时自动补压，保证成型一致性。

三、产品结构与零部件作用

1. 四柱导柱：4 根 45# 钢调质精磨导柱，为上横梁升降导向，保证上下热板平行，受力均匀，防止偏压，保证试样厚薄均匀。
2. 上下镀铬电热板：高碳钢精磨 + 硬铬电镀，耐高温耐腐蚀，内置多点发热管，提供均匀热源，作为试样成型工作面。
3. 铂电阻温度传感器：实时采集热板温度，反馈给温控表，闭环恒温控制，超温报警。
4. 隔热板：安装在热板背部，隔绝高温，保护油缸、电气元件，降低能耗。
5. 液压主油缸：液压系统执行部件，将油压转换为机械推力，实现合模、开模动作。
6. 液压泵站（下部柜体）：包含液压油泵、油箱、电磁阀组、溢流阀、电接点压力表。油泵提供压力油；电磁阀控制油路方向；电接点压力表监测压力，实现压力自动补偿；溢流阀做过载保护。
7. 按键控制面板：右侧操作面板，集成 PID 温控表、LED 计时器、合模 / 开模 / 启停按键、红色蘑菇急停按钮。通过继电器逻辑运行，无需编程，操作简单。
8. 安全防护门（带透明观察窗）：观察试样成型状态，内置门限位开关，开门自动切断加压动作，防止高温高压伤人。
9. 带刹车万向脚轮：整机移动，到位后锁死固定设备。
